يعتمد الكثير من المعماريين على التكسيات الخارجية في تصميم واجهة المباني التجارية والسكنية وحتى الفلل الخاصة. وهذا لأنها تعطي شكلاً مميزاً دون الحاجة إلى تغيير كتلة المبنى. فيقوم المصمم بتطبيق المساقط بالشكل الذي يراه مناسباً لاحتياجات العميل ولا يهتم كثيراً بالواجهات الخارجية لوجود فكرة عامة عن طريقة التكسية. وجود هيكل جمالي محمول على هيكل معدني خفيف مثبت على الهيكل العام للمبنى يجعل المبنى خارجاً عن المألوف ويجذب الأنظار بشكل دائم. كما أنه يمكن تجديده بسهولة وتغييره بالكامل في حال دعت الحاجة. لأنه غير مرتبط بالهيكل الأساسي للمبنى.

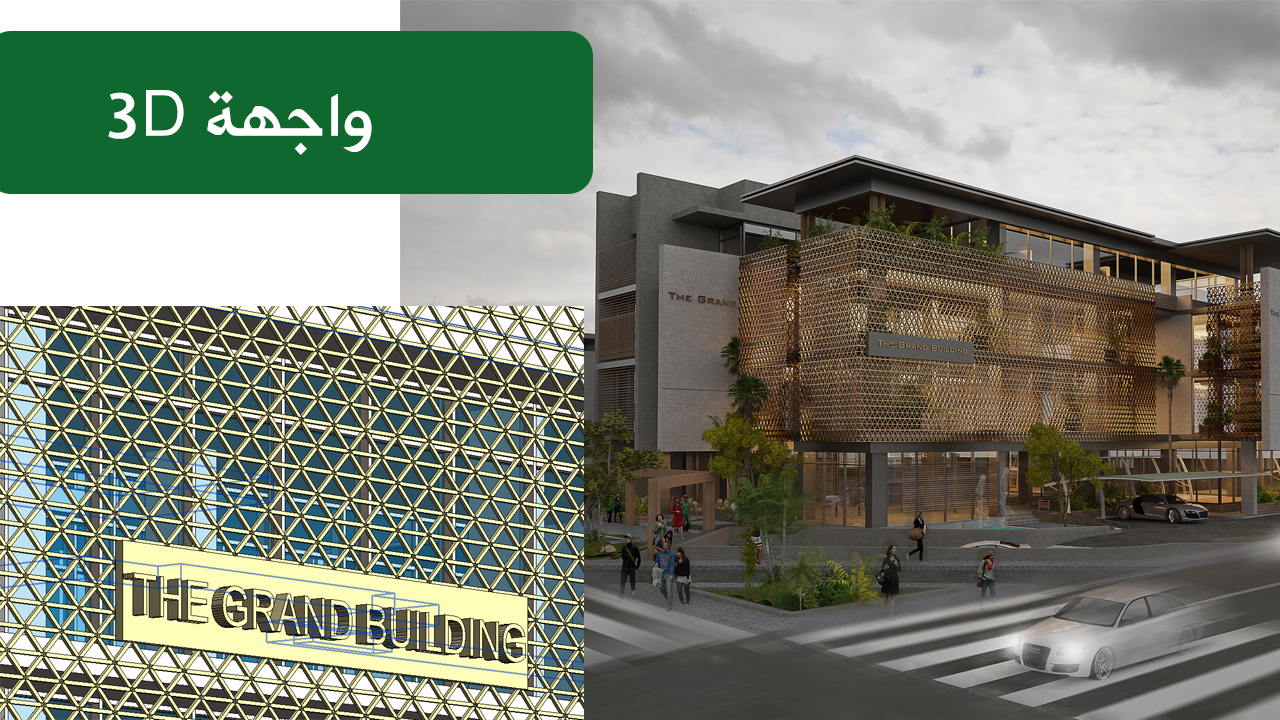

تصميم واجهة ثلاثية الأبعاد باستخدام ريفيت
المهندس المعماري قدم تصميم واجهة جميلة في المثال المطروح هنا. الواجهة عبارة عن كتلة المبنى الاعتيادية وأضاف كتكسية خارجية ما يسمونه المعماريين (skin) يقوم بتغطية الكتلة العامة ويضيف مظهر جميل جداً. في الانجليزية يسمى هذا الهيكل pattern based façade وذلك لأنه عبارة عن شكل هندي مكرر على مساحة كبيرة.

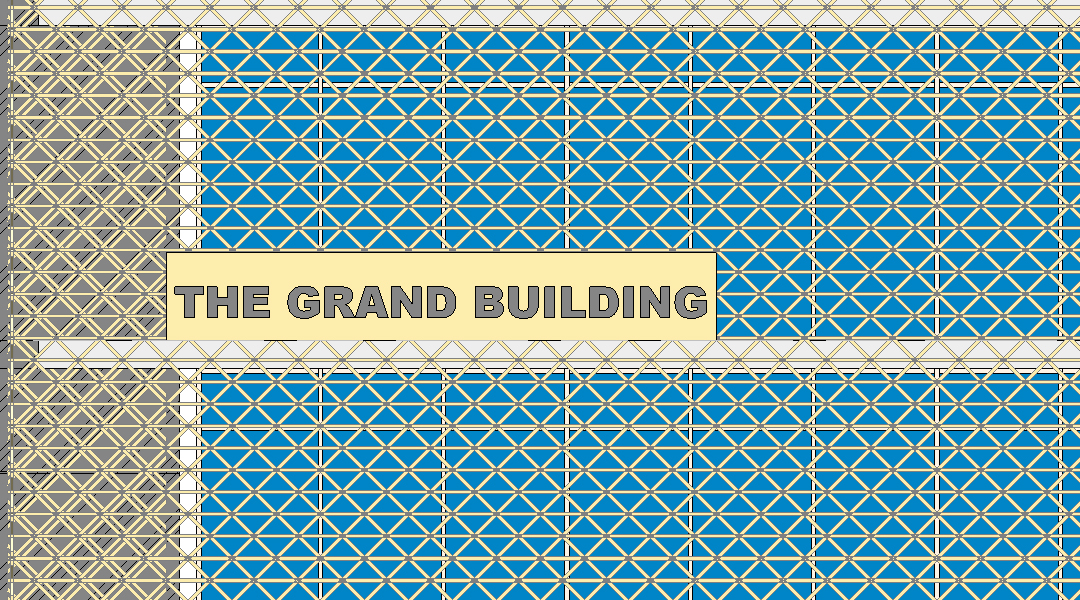

هذا بالضبط ما سأقوم بعمله في برنامج ريفيت ليظهر كما صممه المعماري. لا حظ في الصورة أسفله، أن الهيكل عبارة عن مثلثات متقابلة غير متساوية الأضلاع. تصميم واجهة المبنى اعتمد قاعدة المثلث لتكون 25 سم وارتفاع المثلث 25 سم. وأما سماكة الفريم الذي يحدد أضلاع المثلث فهي عبارة عن بروفايل مربع طول ضلعه 4 سم.
يتم تصميم لوح جدار curtain wall بالشكل الهندسي المطلوب ثم تطبيقه على كتلة مرسومة في المشروع. هذا يعني أن الشرح في هذا الموضوع سيكون في قسمين. الأول هو كيفية عمل الشكل الهندسي والثاني هو كيفية عمل الكتلة في المشروع. كما سيتم شرح كيفية تصميم اللوحة والحروف البارزة التي تشمل اسم المبنى.
خطوات العمل في ريفيت
- افتح ملف عائلة جديد واختر القالب curtain panel pattern based.
- حدد الشبكة وغير شكلها إلى triangles (flat)
- قم بعمل sweep بالأبعاد المناسبة.
- حدد الخامات المستخدمة.
- احفظ الملف واضف الفاملي للمشروع.
- قم بانشاء كتلة عن طريق رسم خط ثم اختيار create form.
- غير مقاس الكتلة بما يتناسب مع التصميم.
- حدد جميع الأسطح في الكتلة ثم غير اختر divide surface.
- غير شكل التقسيم إلى triangles (flat) ثم العائلة التي أنشأتها.
- غير مقاسات المثلث حسب التصميم.
- غير خامة العائلة عن طريق edit type بعد اختيار العائلة وليس الكتلة.
شكل تصميم الواجهة بعد التنفيذ

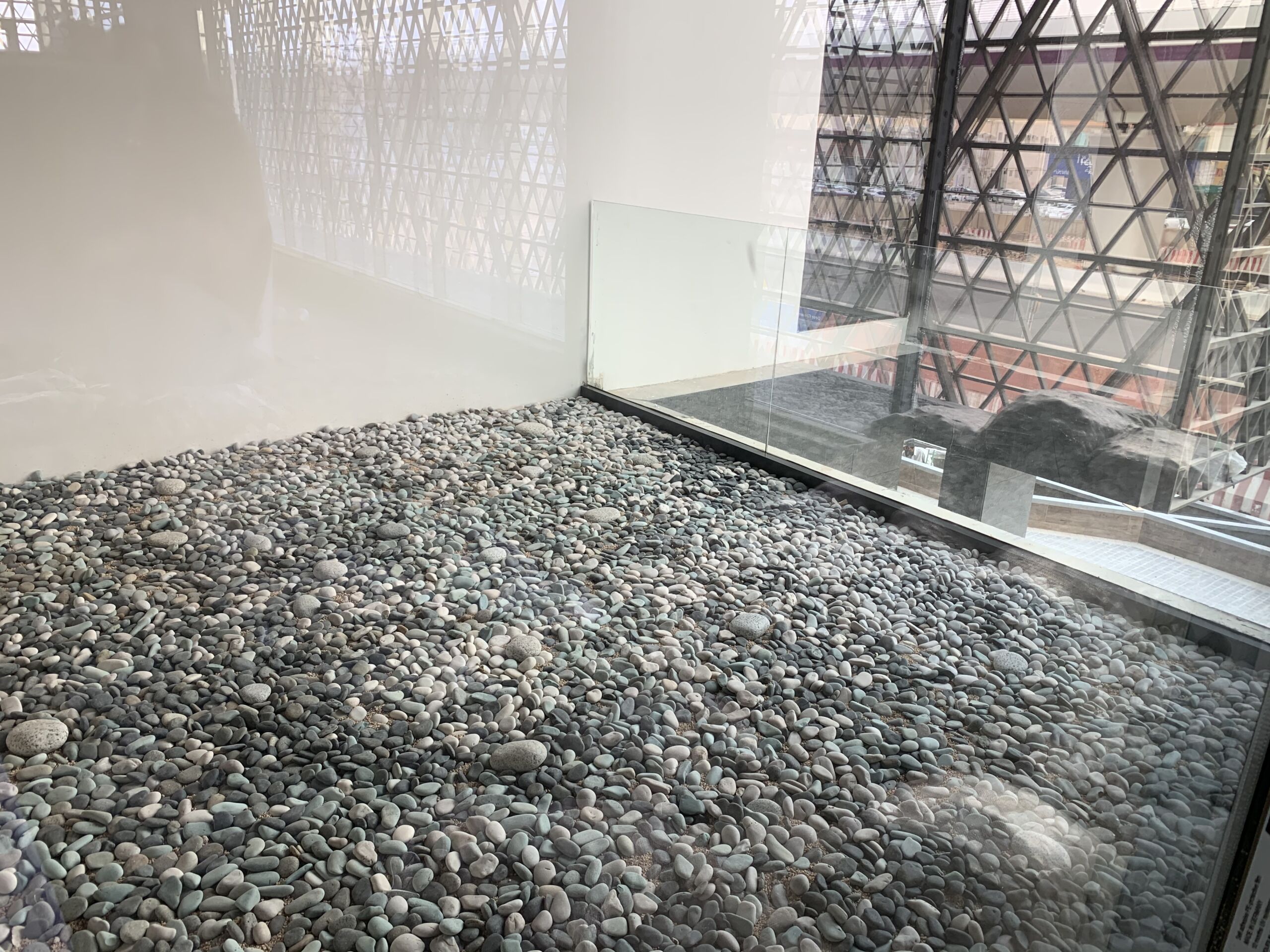

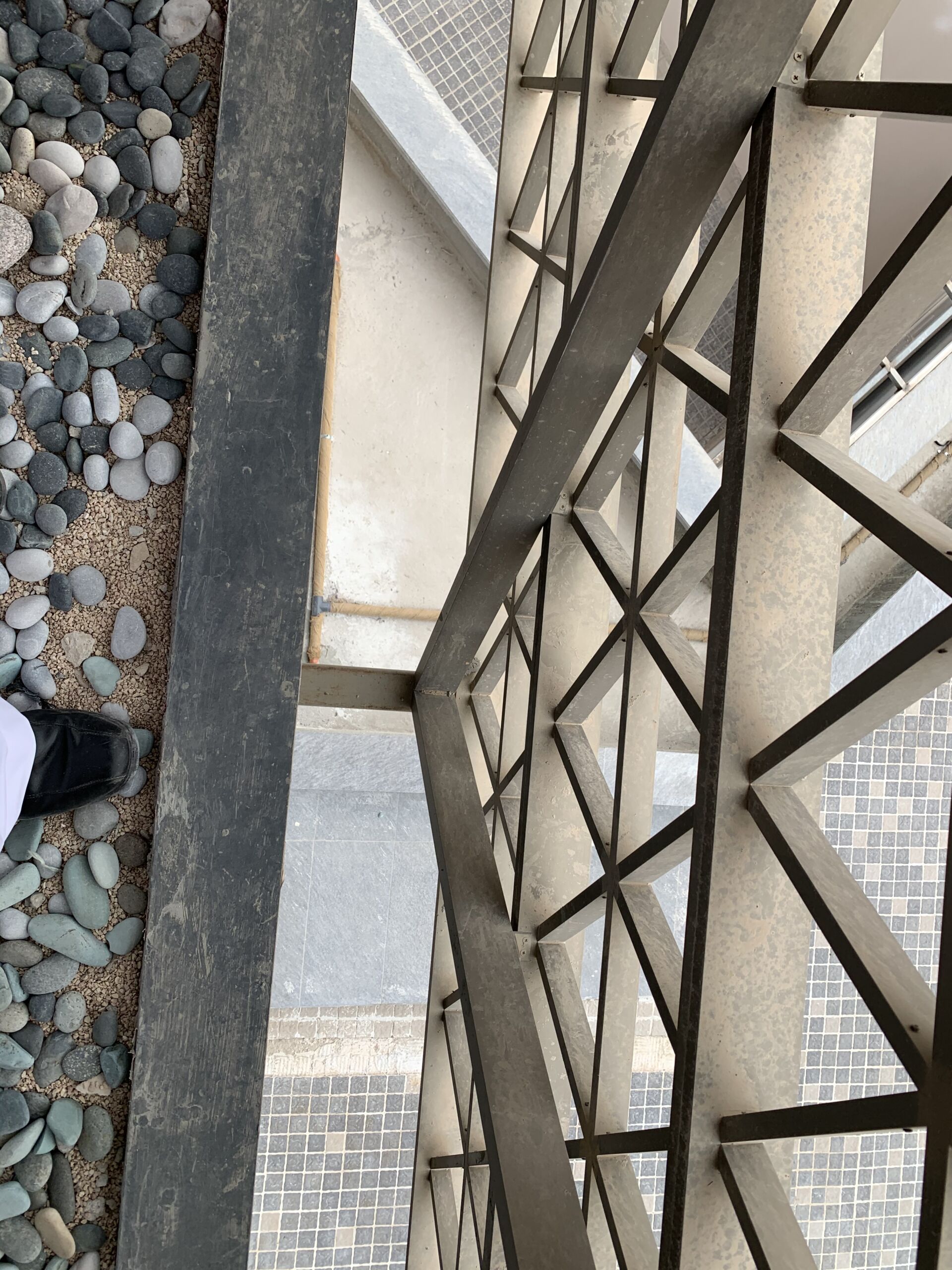

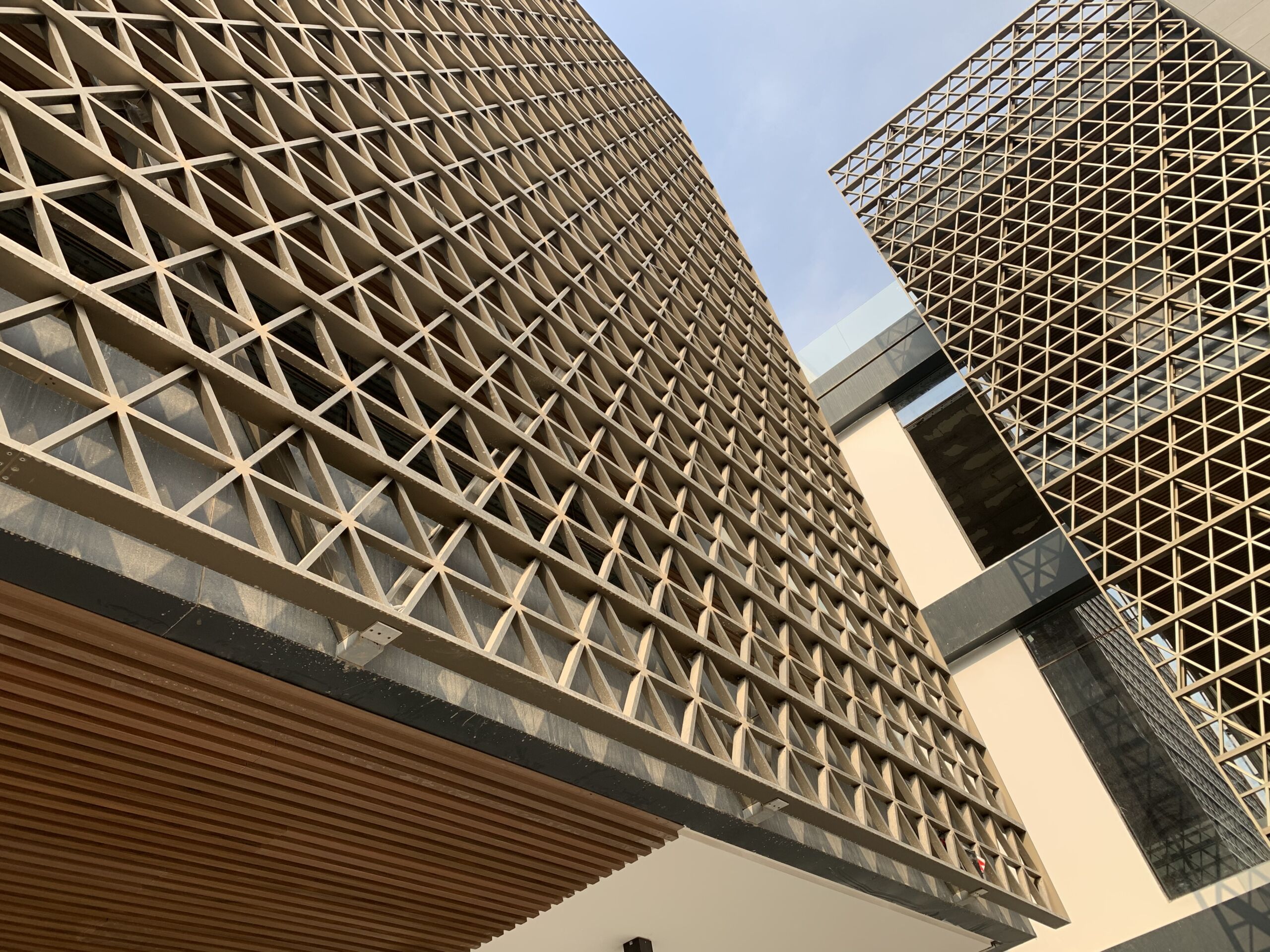

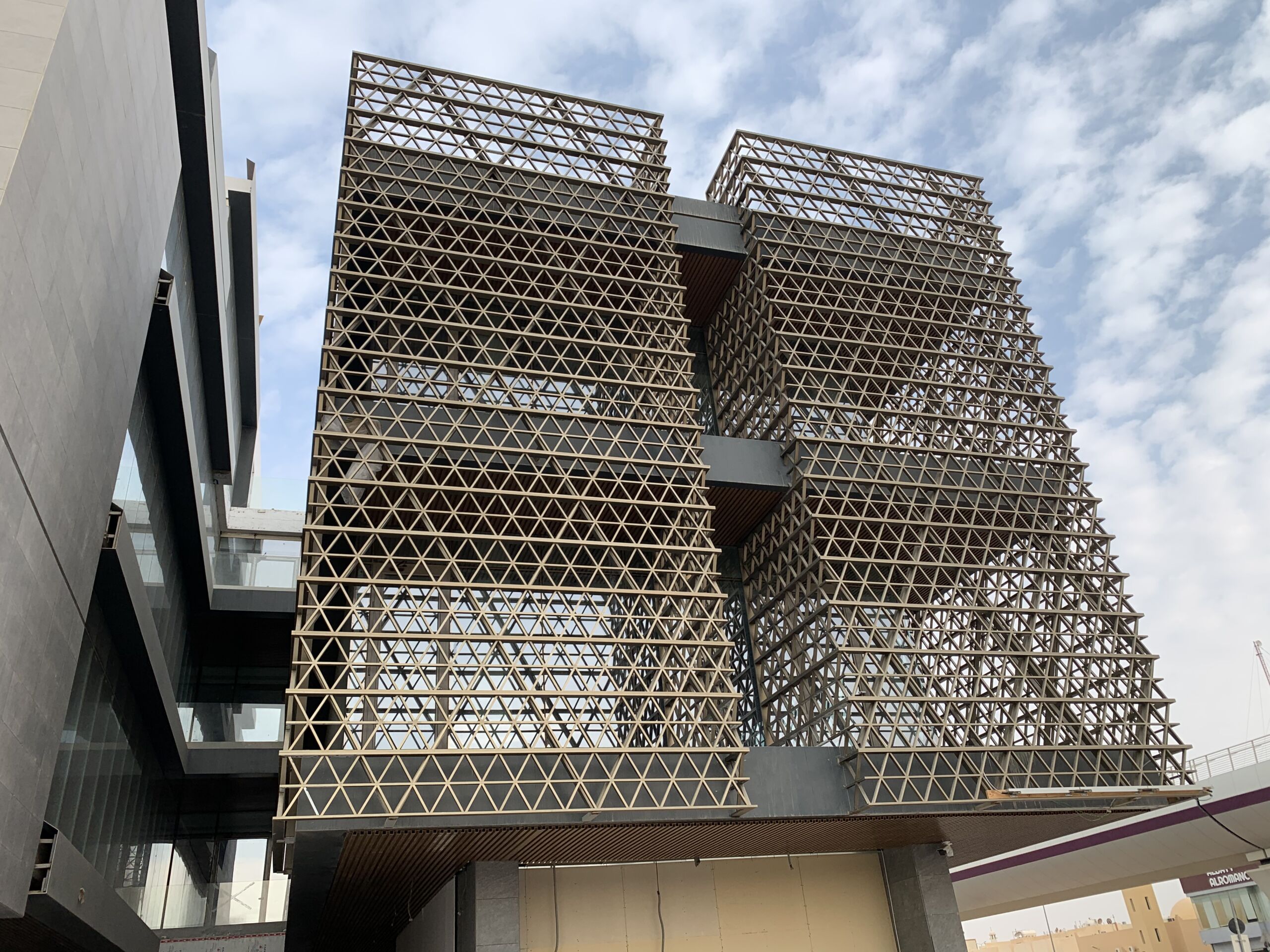

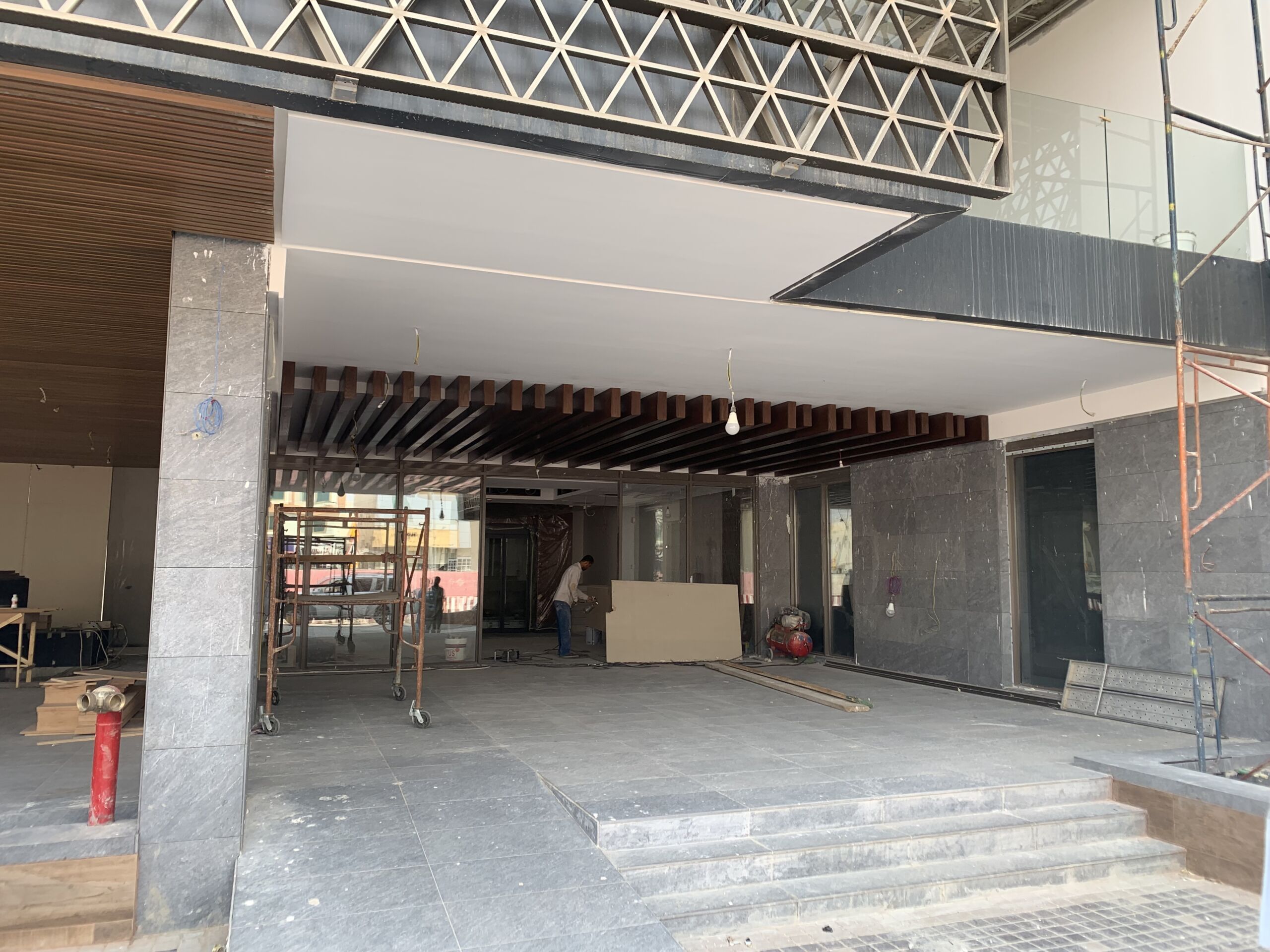

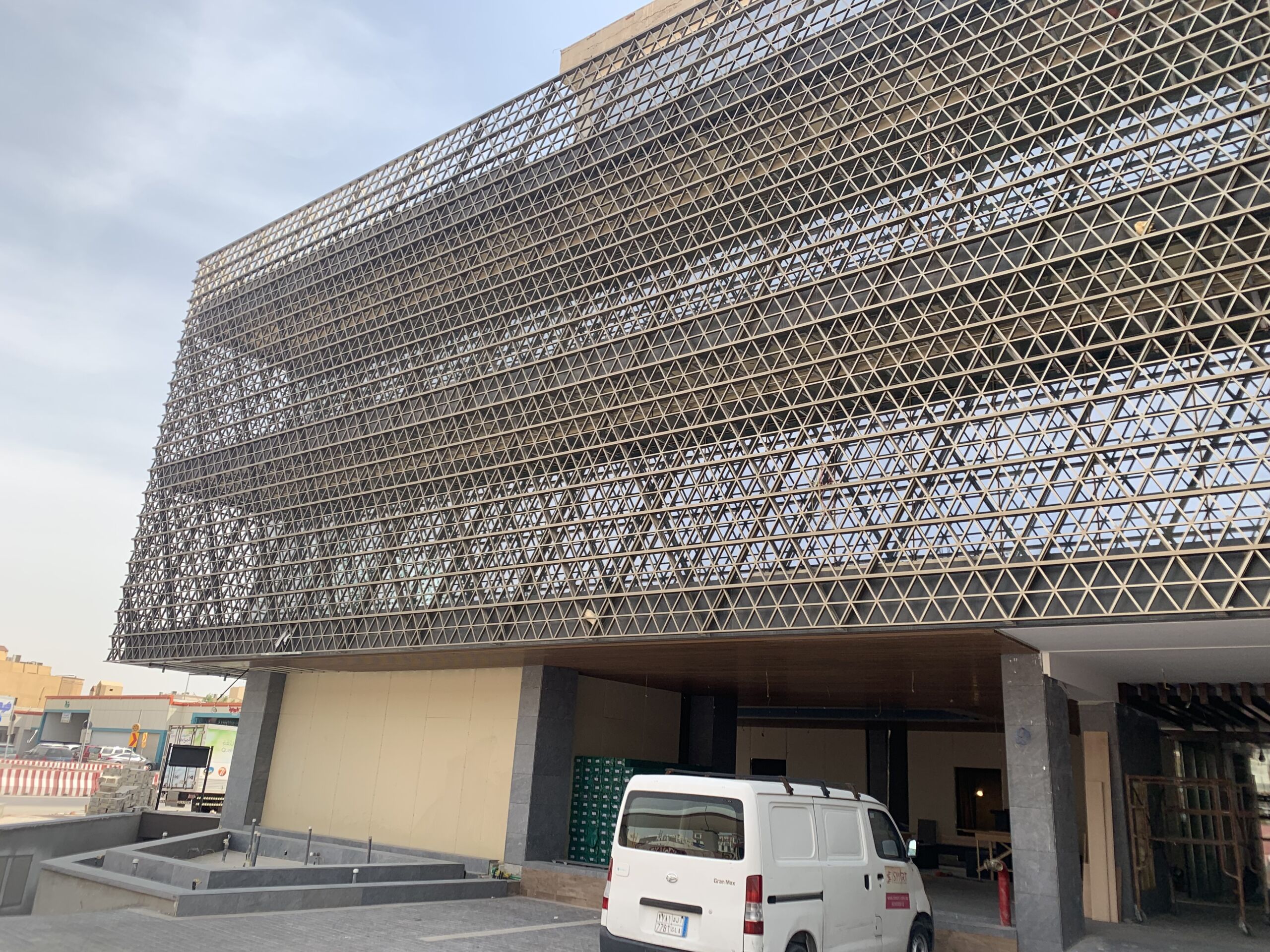

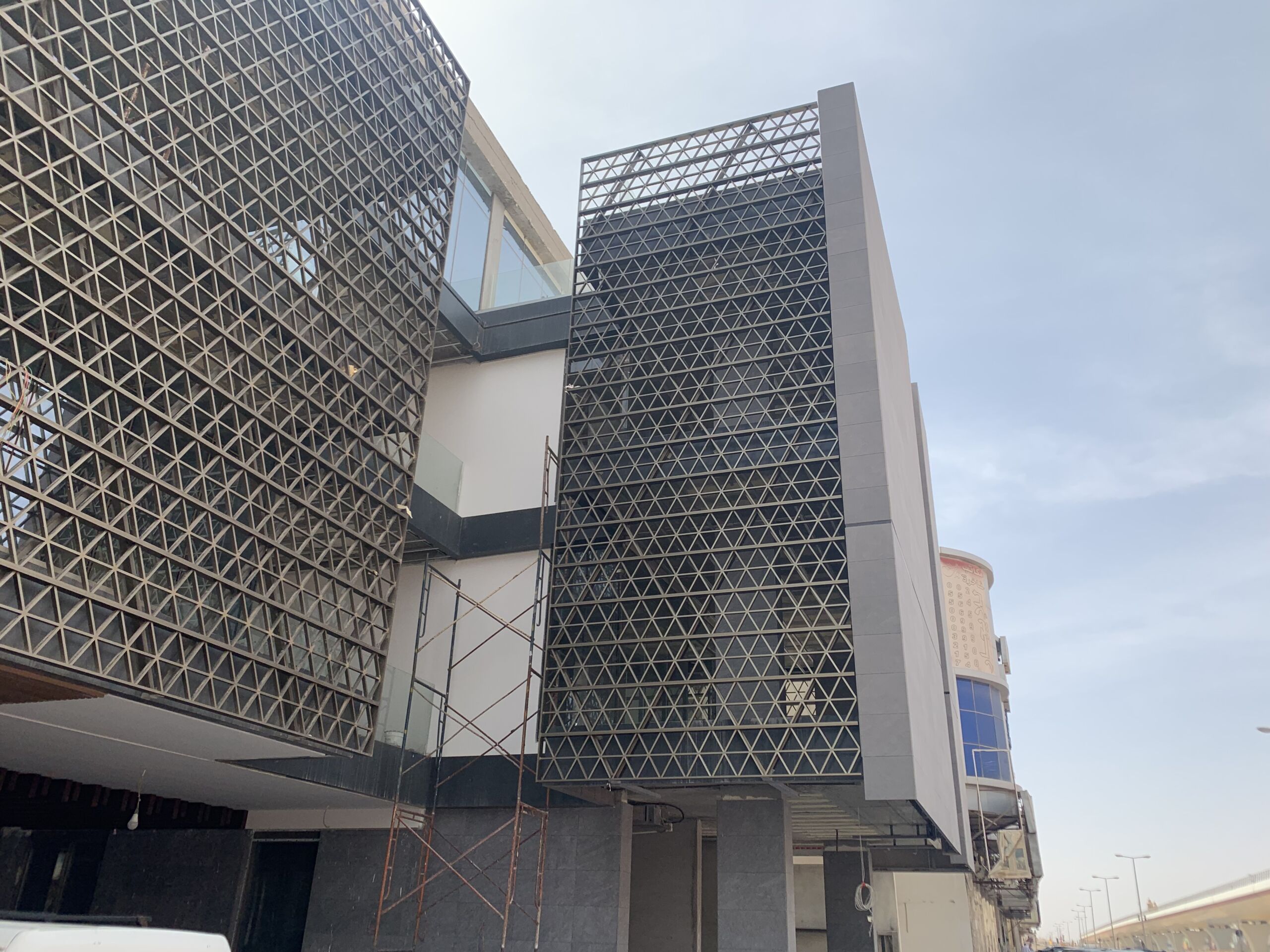

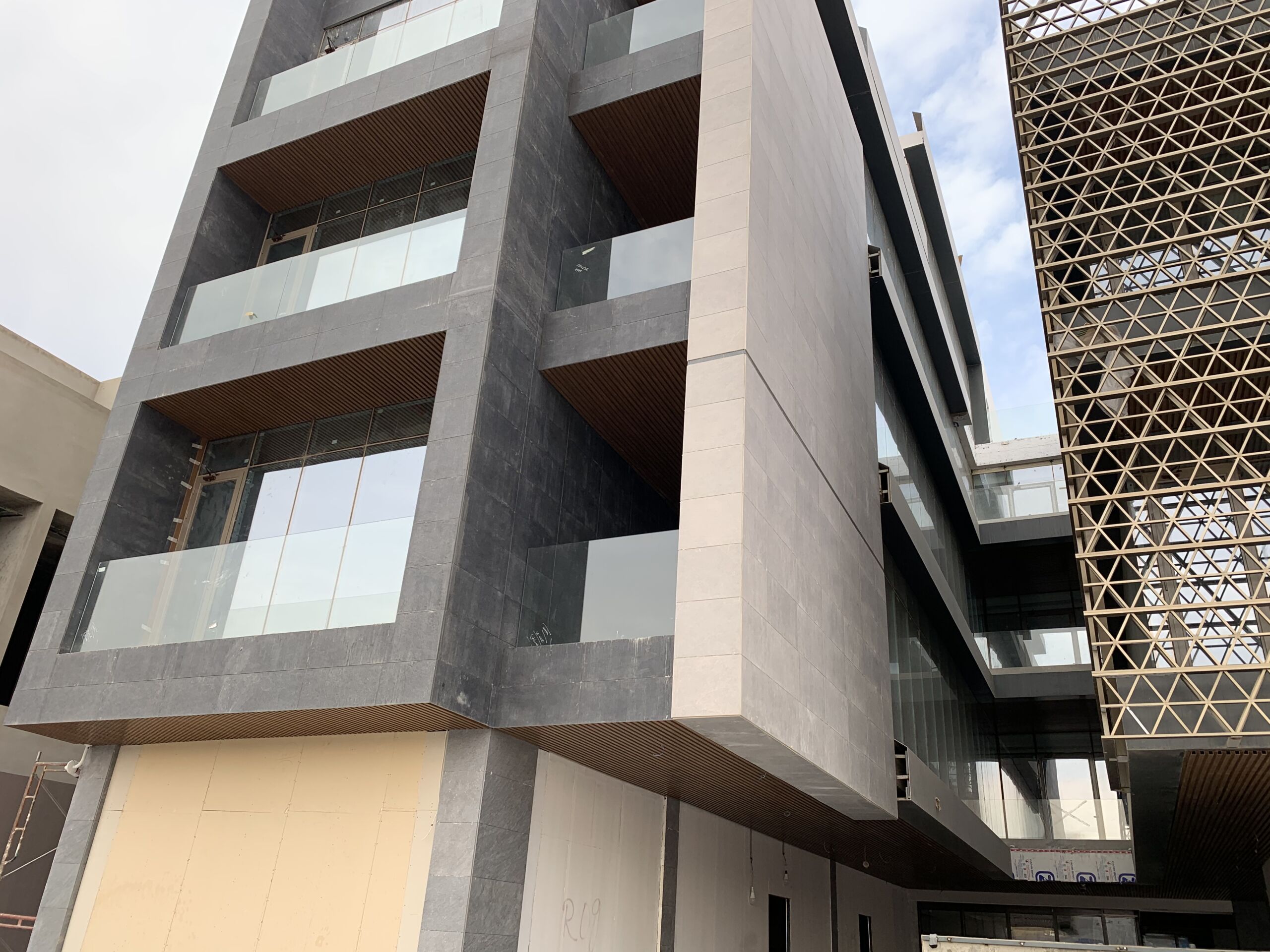

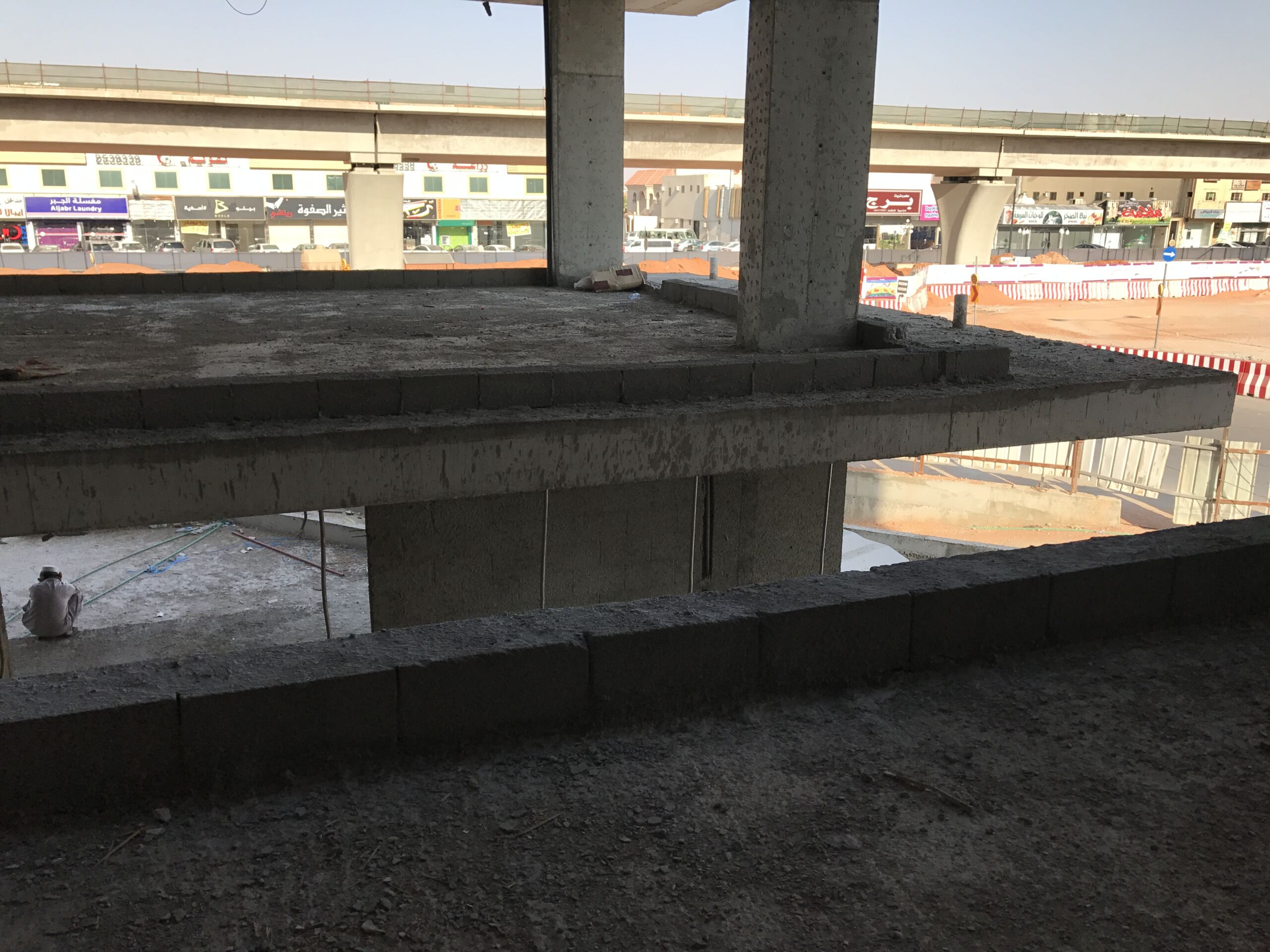

تصميم الواجهة المشروح تم تنفيذه على الواقع. حيث قمت بالتصميم الإنشائي والإشراف على التنفيذ. هذه بعض الصور للمشروع.
مشاهدة الشرح بالتفصيل
يمكنك مشاهدة الفيديو يشرح طريقة تصميم واجهة ثلاثية الأبعاد في قناة اليوتيوب أو من هنا.
تنزيل الملف
العائلة تم تصميمها على إصدار 2020. الملف المرفق هو فقط العائلة التي يمكن استخدامها في المشروع وليس ملف المشروع.
في حال وجود خطأ في الملف الرجاء ترك تعليق هنا أو في القناة.
