فريم المخططات هو الإيطار الذي يحتوي معلومات اللوحة ومعلومات المشروع بشكل عام. وهو من أهم العناصر التي يجب أن تكون في كل مخطط هندسي. فوجود الرسومات من دون فريم متكامل ليس إلا مجرد خربشات لتطوير التصميم. ولا يمكن أن يسمى التصميم مخططات من دون الإيطار الذي يجعل الرسومات رسمية وجاهزة للتطبيق على أرض الواقع.
مقاسات فريم المخططات

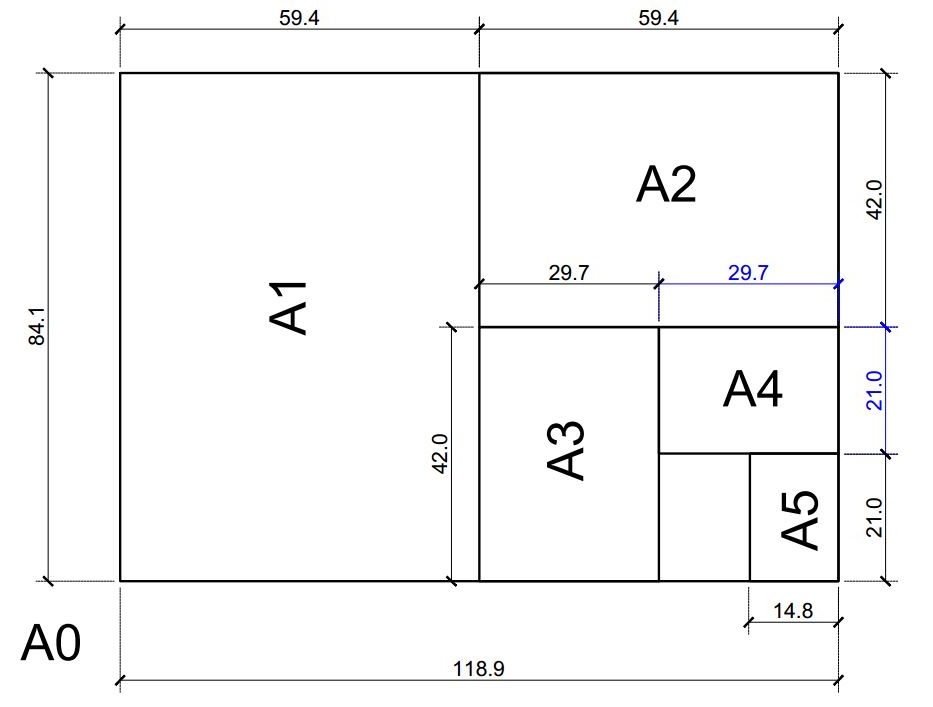

المخططات المطبوعة تكون على أوراق بمقاسات مختلفة. أغلب دول العالم تعتمد المقاسات المترية وفيها تكون مقاسات الأوراق من نوع A، أما في الدول التي تعتمد المقاسات الإمبريالية فتكون فيها المقاسات من نوع ISO في العادة. الملف الموجود في هذا الشرح يعتمد على الوحدات المترية وو في مقاس A2. المقاسات المعتمدة من نوع A هي:
- A5: 14.8×21.0 cm
- A4: 21.0×29.7 cm
- A3: 29.7×42.0 cm
- A2: 42.0×59.4 cm
- A1: 59.4×84.1 cm
- A0: 84.4×118.9 cm
المعلومات التي يحتويها فريم المخططات
فريم المخططات يحتوي على عدة معلومات، منها معلومات خاصة بالمشروع بشكل عام ومنها معلومات خاصة باللوحة نفسها ومنها معلومات عن الشركة الهندسية التي قامت بتصميم المشروع والشركات المتعلقة بالمشروع مثل الاستشاري والمقاولين. ليست كل المعلومات إجبارية في الفريم ولكن وجودها مهم في العادة.
بعض المعلومات تكون معممة على جميع اللوحات ولا يتم تغييرها لنفس المشروع ومنها:
- اسم وشعار ومعلومات الشركة الهندسية المصممة للمشروع.
- اسم وشعار ومعلومات الاستشاري الهندسي للمشروع.
- اسم وشعار ومعلومات المقاول الرئيسي والمقاولين من الباطن.
- اسم المشروع وعنوانه.
- اسم المالك أو المطور وعنوانه.
- قائمة بالمحلاظات العامة عن المخططات.
وبعض المعلومات تكون مخصصة للوحة بعينها ولا يتم تكرارها في جميع اللوحات ومنها:
- مصغر للموقع العام للمشروع وتحديد الجزء المشروح في اللوحة key plan.
- قائمة بالملاحظات الخاصة بمحتويات اللوحة.
- قائمة تفسيرية للرموز المستخدمة في اللوحة.
- جدول مراجعة التعديلات على اللوحة revision table.
- رقم اللوحة.
- مقياس الرسم على اللوحة.
- عنوان محتويات اللوحة أو اسمها.
- اسم المهندس الذي صمم محتويات اللوحةوتوقيعه.
- اسم الرسام الذي رسم محتويات اللوحة وتوقيعه.
- اسم المهندس الذي اعتمد محتويات اللوحة وتوقيعه.
- مقاس الورق المطبوعة عليه المخططات.

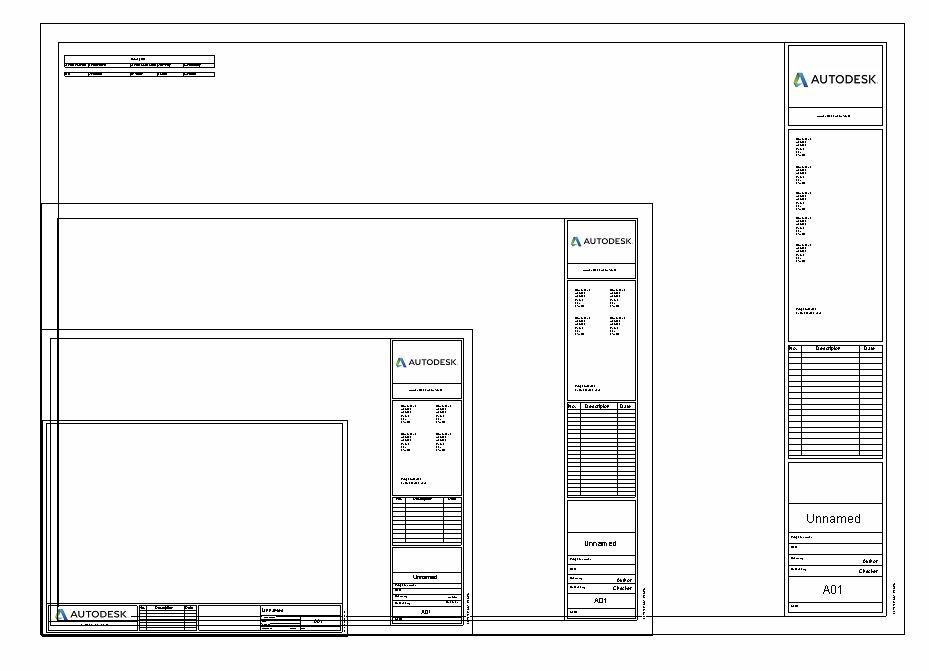

خطوات عمل فريم المخططات في ريفيت
- افتح ملف عائلة جديد ومن مجلد title blocks داخل المكتبة اختر القالب بالمقاس الذي ترغب به.
- من قائمة create اختر أمر line ثم ارسم الخطوط والمربعات التي ترغبها حسب التصميم المرغوب.
- استخدم أمر text لكتابة النصوص التي لا يتم تغييرها.
- استخدم أمر label ثم اختر ما يناسبه من النافذة.
- استورد صور الشعارات أو ارسمها.
- احفظ الملف ثم استورده للمشروع.
مشاهدة شرح عمل فريم المخططات في ريفيت
يمكنك مشاهدة الفيديو يشرح طريقة عمل فريم المخططات في قناة اليوتيوب أو من هنا.
تنزيل الملف
العائلة تم تصميمها على إصدار 2020. الملف المرفق هو فقط العائلة التي يمكن استخدامها في المشروع وليس ملف المشروع. في حال وجود خطأ في الملف الرجاء ترك تعليق هنا أو في القناة.
ملفات ودروس شبيهة
- يمكنك تنزيل ملف تصميم واجهة زها حديد والاطلاع على شرح طريقة عملها أيضا.
- كما يمكنك تحميل مقياس الرسم في ببرنامج ريفيت. أو طاولة ريفيت انفينيتي.
- وإذا كنت تريد معرفية كيفية عمل المخططات المعمارية ببرنامج ريفيت يمكنك متابعة دورة برنامج ريفيت المعماري.
